Filmontwikkeling

De sorteer, splice en precheck stations zijn onderdelen van de filmontwikkeling.

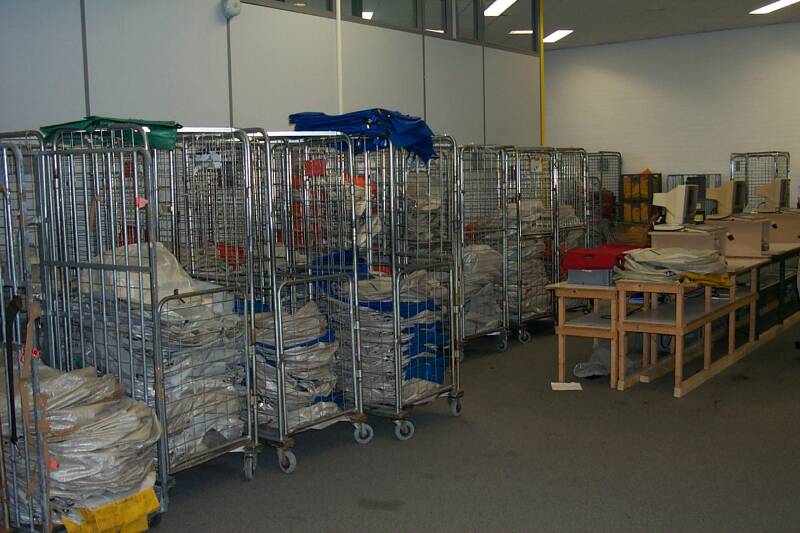

De afdeling waar alles begint, is de 'Sorteerafdeling' waar de orderzakken door een 'sorteer machine' worden gescand en gesorteerd op formaat, filmtype, te printen papier (mat of glans) en dergelijke.

De 'Bakken met gesorteerd werk' worden in een 'Winkel wagentje' gegooid en naar het volgende station gereden.

We gaan er nu naartoe.

Splicing

We zijn nu beland bij de 'Splice afdeling' waar door een machine de 'Splicer' genoemd de losse filmpjes uit het omhulsel worden gehaald en ingevoerd in de machine waar een volgend rolletje film aan de vorige vast word geplakt met hitte.

Op deze manier worden 100 filmpjes op een rol gespoeld, dit noemen we een 'Batch' en op de 'Orderzak' die bij de film hoort, komt een 'Splice nummer' te staan, zodat de film altijd bij de zak terug gevonden kan worden.

Orderzakken

De genummerde orderzakken met splice nummers waarvan de nummers overeenkomen met de nummers op de films liggen allemaal in dezelfde volgorde als de films in de batch zitten.

Prechecken

De film batch is na spicing in een 'Cassette' terechtgekomen en wordt vervolgens naar de prechecker gebracht die de batch op onregelmatigheden en breuk controleert en eventueel plakt.

Filmontwikkeling

Het volgende station is de 'Filmprocessor' waar de batch met film ontwikkeld zal worden. De films lopen over diverse rollers door de machine en wordt in de baden ontwikkeld en na spoelen in gewoon water loopt de film door de 'Droogkast' en wordt bij het einde van de machine op een 'Filmspoel' gewikkeld.

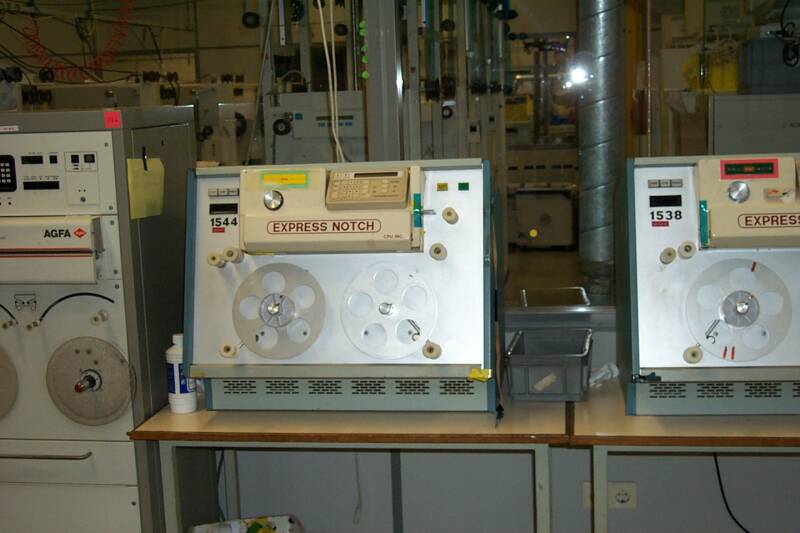

Inspectie en notchen

Nadat de film batch aan een kleine kras en kwaliteits- inspectie onderworpen is, wordt de film op een 'Notch apparaat' gezet.
De film loopt door de Notcher die hierbij een inkeping in het midden van het negatief maakt. Deze inkeping noemen we een 'Notch' en deze maakt het mogelijk het negatief op de juist positie te belichten in de printer.

De printzaal

Na het notchen gaat de batch naar de afdeling 'Printing' oftewel de Printzaal.

De printzaal heeft enkele machines zoals index scanners, seal apparaten, printers en het maxilab systeem.

We concentreren ons in deze rondleiding op het 'Maxilab systeem'.
De 'Maxilab printers' bevinden zich aan de achterkant van de zaal tegen de muur.
Het maxilab heeft de beschikking over vier 'Agfa Msp printers' die in een continu stroom films belicht en het papier in een buffer laat lopen daarover straks meer.
We krijgen de film batches van filmontwikkeling en die legt ze hier in de 'Kast'.

Index scannen

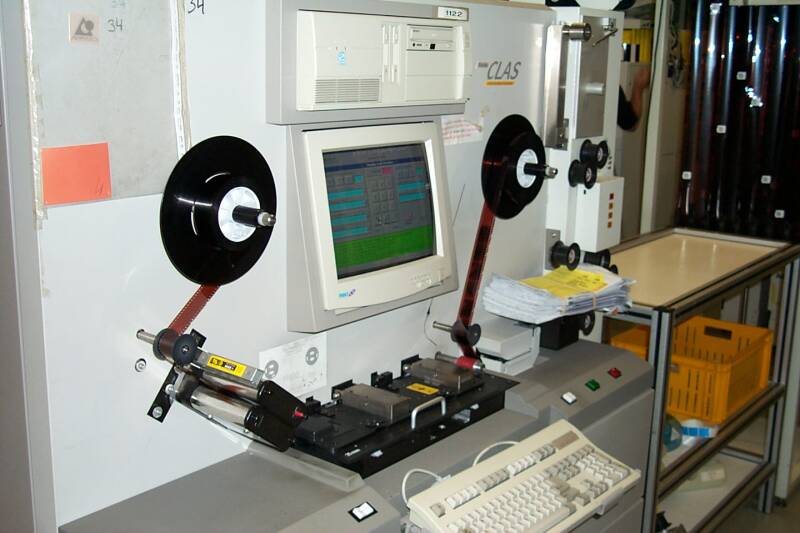

De 'Printeroperator' neemt de batch mee naar de 'Index scanner' waar hij de film invoert en de scanner de film gaat scannen, ongeveer zoals een scanner bij de computer thuis een negatief strook kan scannen in ieder geval dat uitgangspunt.

Index printer

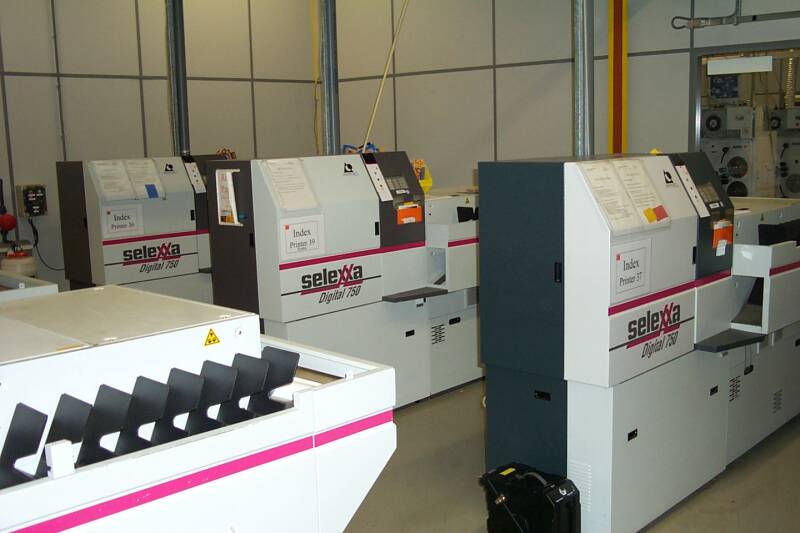

Na de scan stuurt de computer het beeld over naar een 'Digitale printer' die buiten de printzaal staat.

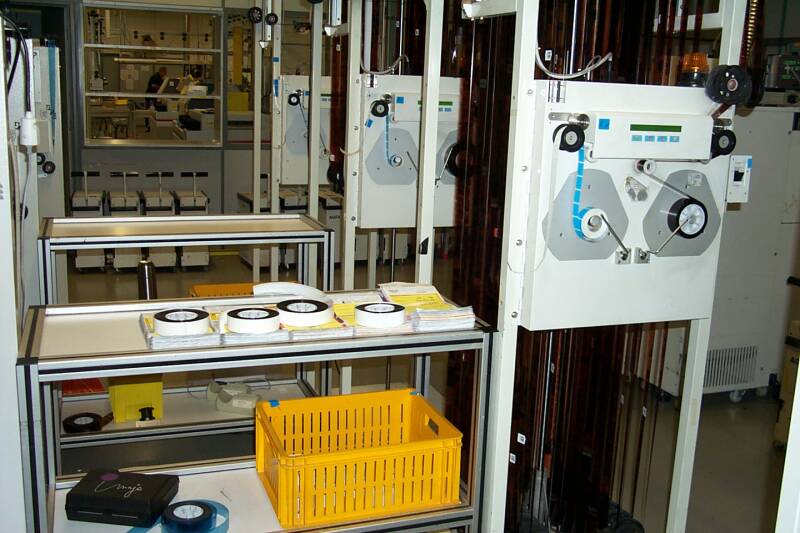

Filmbuffer

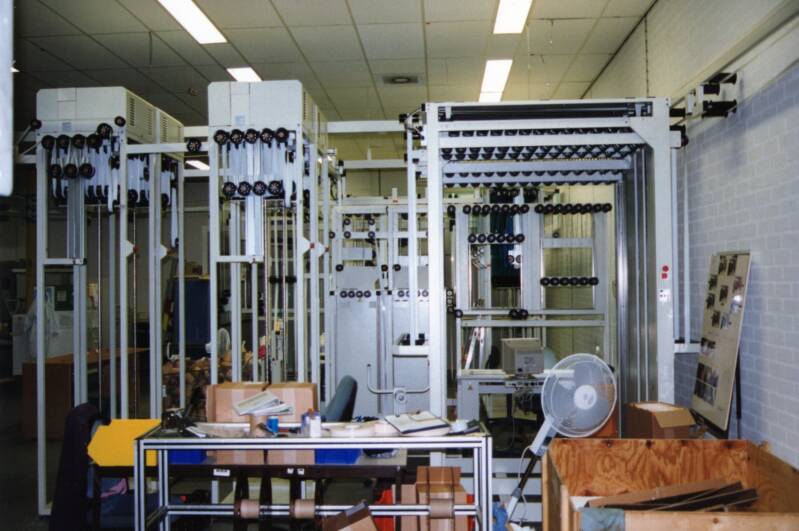

Na de index scan laten we de film in een 'Buffer' (FTU) lopen, deze witte kolom.

Filmdoorvoer systeem

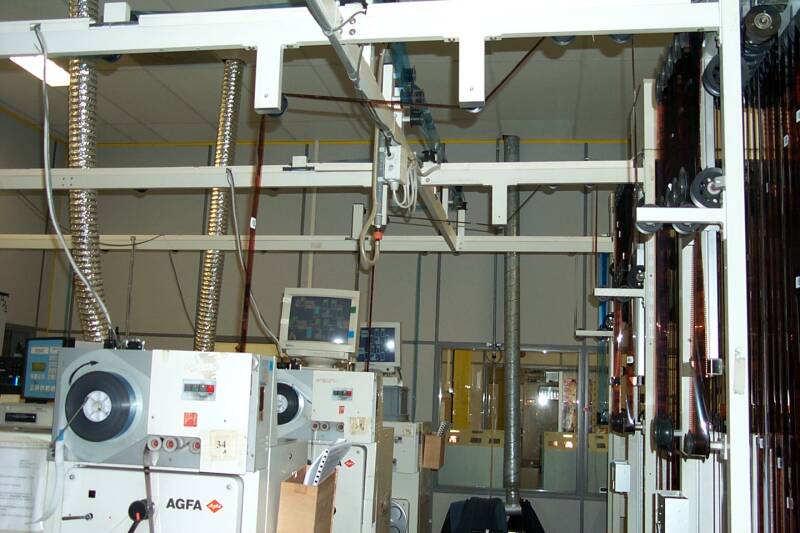

... en via een 'Katrol' systeem loopt de film naar één van de 4 Maxilab printers.

Scanstation MSP-printer

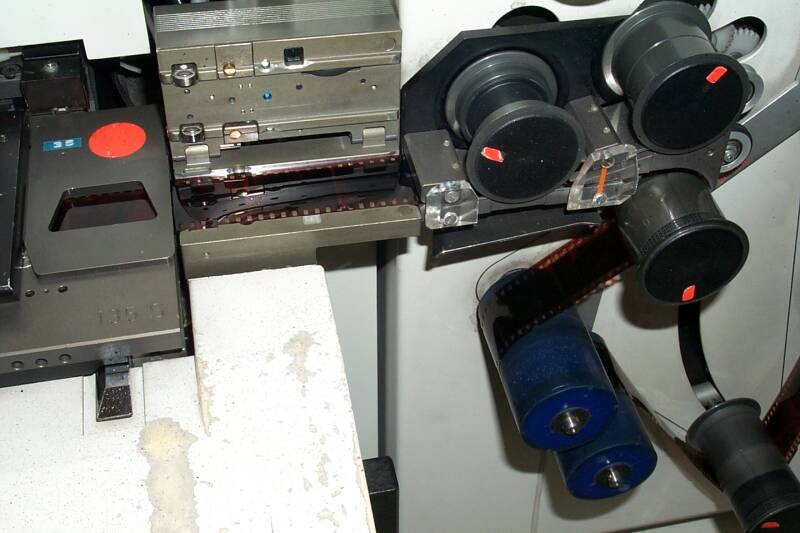

De film loopt vervolgens door de printer heen waarbij hij hier gescand wordt in het 'Scanstation'.

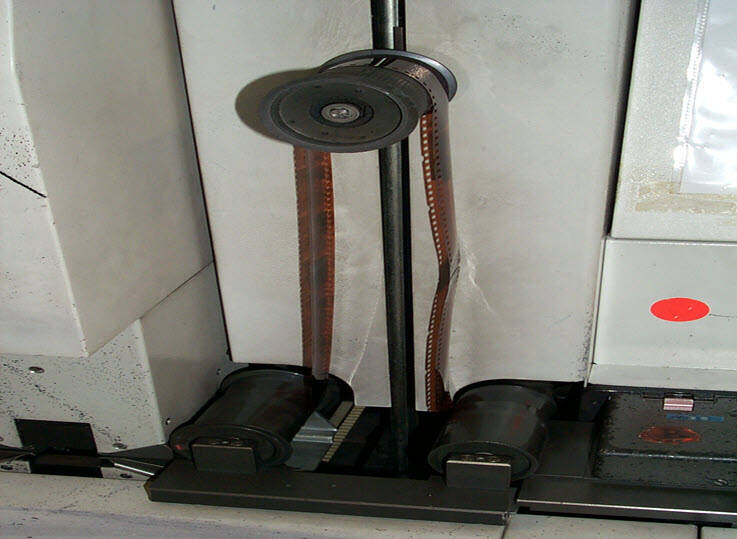

Filmbuffer MSP

... Vervolgens loopt hij verder via een 'Buffer' naar het belangrijkste onderdeel van de printer de 'Printstation' en hier wordt de film belicht.

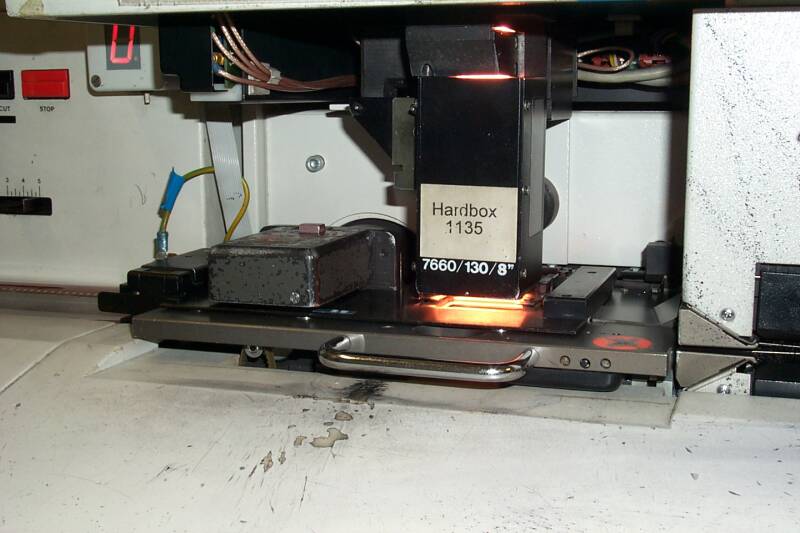

Printstation

Bij het belichten valt het licht door een Lens op het 'Fotopapier' die vanuit het magazijn onder door de printer loopt.

Het belichten gaat met de snelheid van één filmpje in zes seconden en een batch wordt in tien minuten geprint, er kunnen zo gemiddeld vier batches per uur verwerkt worden per printer.

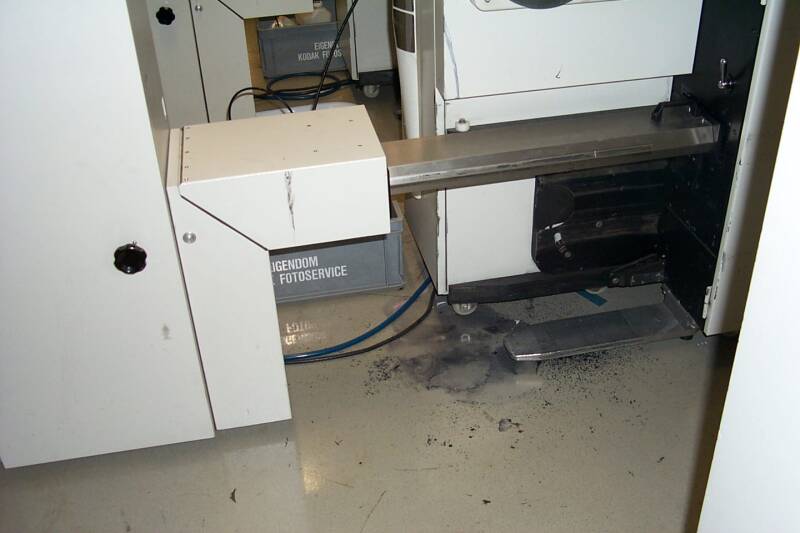

Docking station

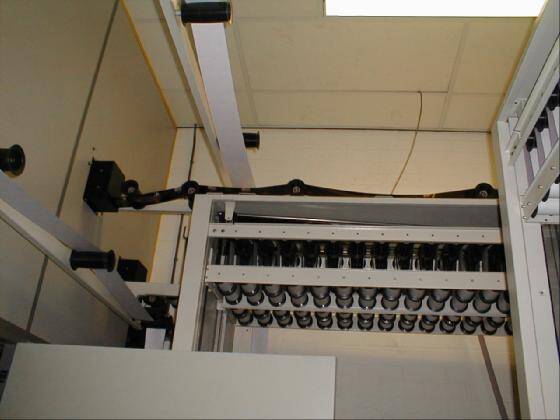

Het belichte papier loopt vervolgens via deze 'Sluis' de 'Bufferkast' in die de papierbaan van de 'bufferkast' PTU geheten in de Doka voed. (die zich achter deze muur bevindt).

Bufferkast papier ontwikkel doka

Vanuit de 'Bufferkast' loopt het nog niet ontwikkelde fotopapier in het donker over rolletjes naar....

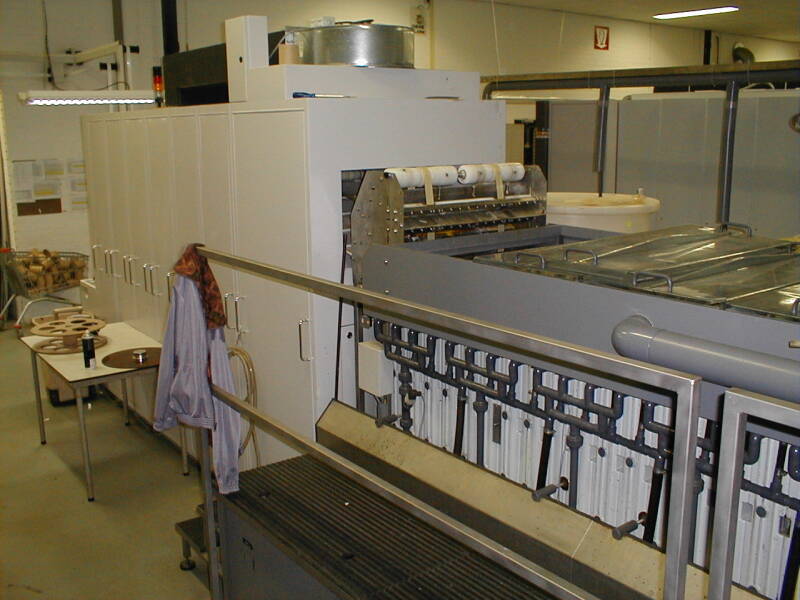

Papierontwikkelmachine

..... de 'Papierontwikkelmachine' waar het papier in de chemicaliën ontwikkelt, wordt en er als zichtbare foto's uit de 'Droogkast' komt.

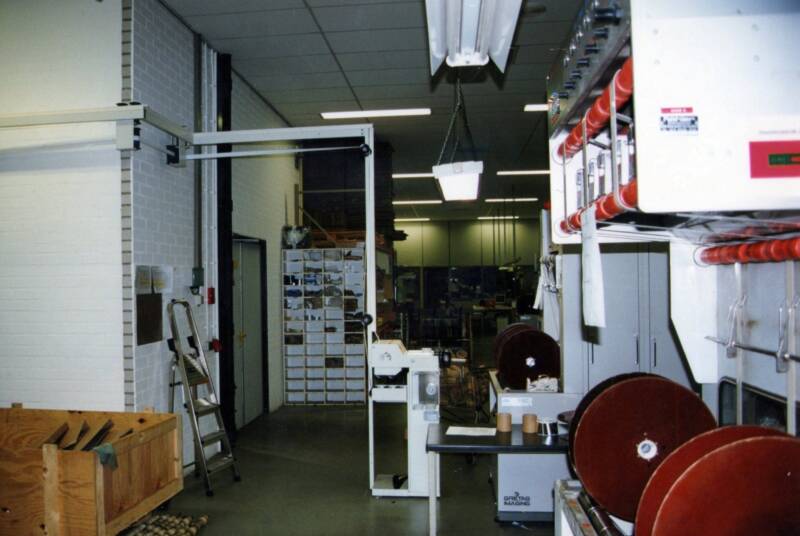

Papier take-off

De continue lopende papierbaan komt via een 'Take-off' unit......

Papierbuffer Fullroll

..... in een bufferkast van de 'Full rol correctie'.

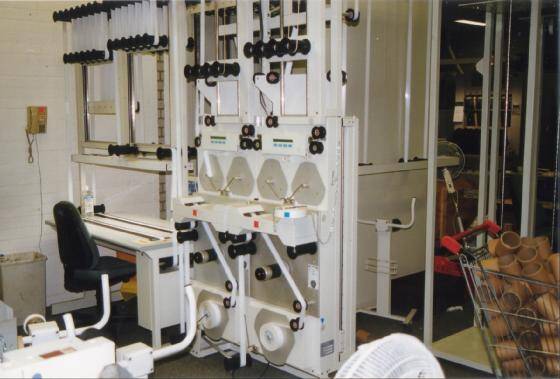

Rolcorrectie

Bij de rolcorrectie staan twee 'Rol correctie tafels' waar de foto's door een operator worden gecontroleerd op kwaliteit en krassen.
Vervolgens wordt de batch op een 'Klos' (binnenkern) gespoeld.

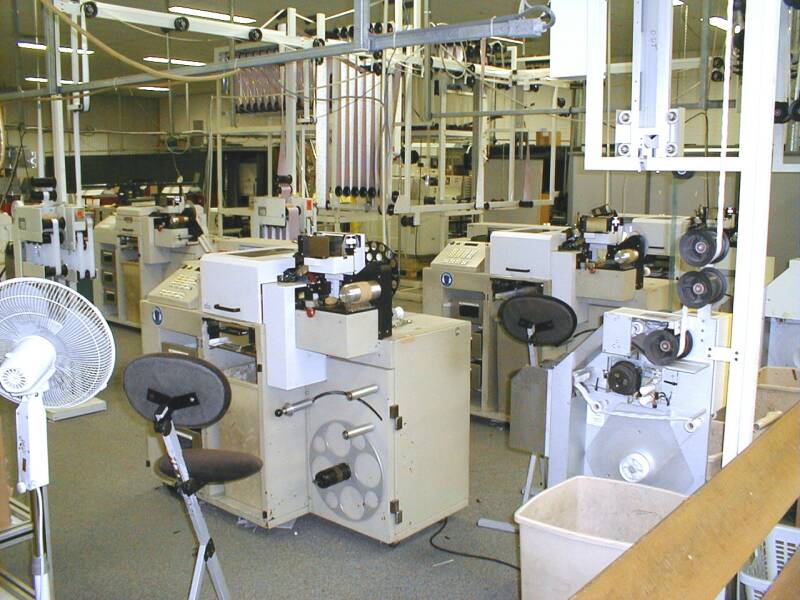

Finishing

Na de rolcorrectie krijgen we de 'Finishing' afdeling waar de orders die van het 'maxilab' afkomen worden gesneden en gesorteerd in 'Foto enveloppen' 'Wallets' geheten in een automatische snij en sorteer machine waar ze vervolgens weer in de juiste 'Orderzakken' terecht komen.
De orderzak is voorzien van een afsluitende 'Prijs sticker'.

Autopricer

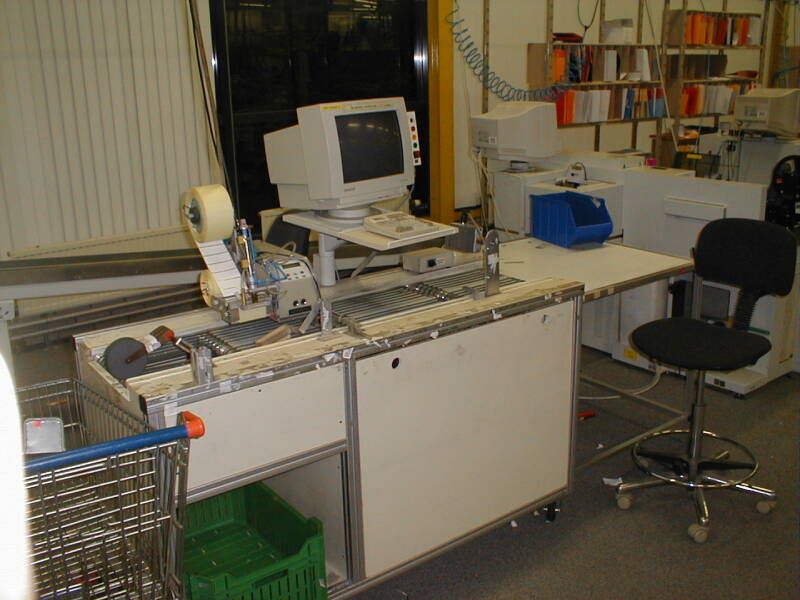

... Over een lopende band komen de order bij de 'Autopricer' terecht waar een prijssticker op de orderzak word geplakt.....

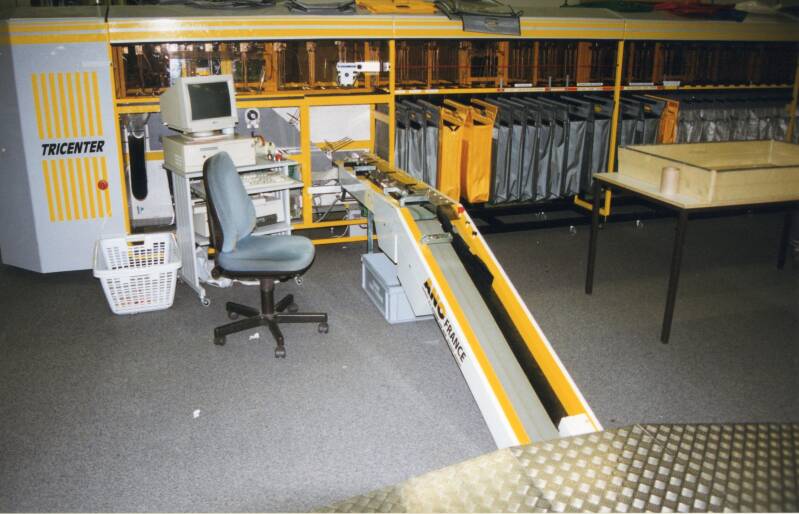

Verzending - sorteren

Het laatste station en bovendien eindafdeling is de 'Verzending' waar de orderzakken door een grote 'Sorteermachine' gesorteerd worden op 'Fotozaak' en worden ingepakt in een 'Ordertas' waarna een 'Fotozaak label' op de tas de order compleet maakt zodat de order tassen bij de juiste fotozaak terecht komen....

Verzendcontainers

De intussen van labels voorziene ordertassen worden ingepakt in containers en zijn klaar voor verzending.....

Koerier

.... en worden opgehaald door een 'Koerier' met vrachtauto en naar een verdeelcentrum gebracht waar de orders verdeelt worden over routes voor de koeriers.

Fotozaak

....... die de zakken naar de fotozaken brengt.
